プリント配線板設計 本社 06-6474-8778、関東本社 045-534-9462

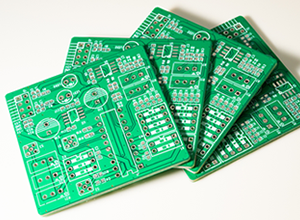

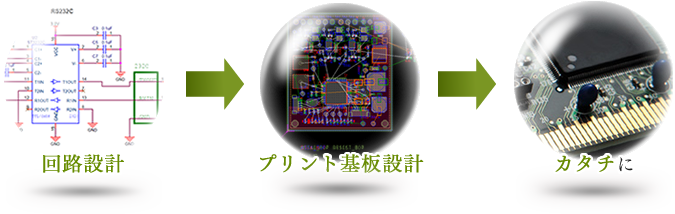

当社のプリント配線板設計は回路設計した図面を元に物理的な物として設計する、
当社の主軸部隊となります。

プリント基板技能検定1級及び2級取得者、多数在籍しています。

CADはAllegroとPADSを保有しており、設計部門のお客様の多くは一度設計業務を
行った後も、継続的にお付き合いさせていただいております。

それは、ひとえに対応・品質の良さを認めていただいたからだと自負しております。

お客様の御希望に応じて、シミュレーション解析も行い改版を少なくすることで、
ご満足をいただける設計を行っております。

保有設備

パターン設計CAD

  • Allegro PCB Designer(Cadence):6ライセンス
  • PADSレイアウト(Mentor Graphics):4ライセンス
  • CADVANCE(YDC):1ライセンス
  • αⅢ-EyeDesign(YDC):Allegro/S-NAP PCB suite 変換オプション
  • Stella Station
    Allegro-PADS Translator
    :1ライセンス

シミュレーションソフトウェア

  • GHz超高速信号伝送解析(3D電磁界ソルバ):Simbeor(Simberian)
  • 伝送線路解析:SignalAdviser-SI(FUJITSU)V2.4
  • EMIルールチェッカ+プレーン共振解析ツール:DEMITASNX(NEC)Ver4.7
  • ノイズ解析:S-NAP PCB Suite(MEL)Ver.2524
  • SパラtoSPICE model変換:ADK(AtaiTec)Version.2015.01

お客様の多種多様なニーズに対応させて頂きます
